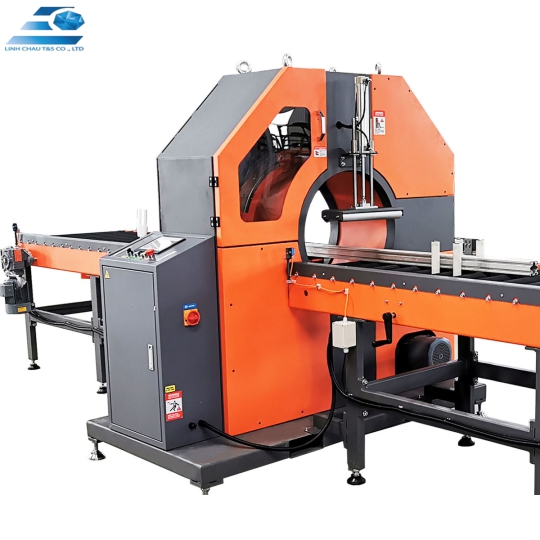

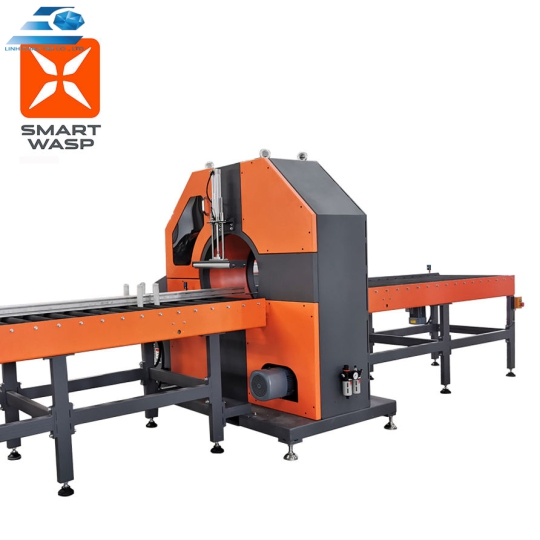

MÁY QUẤN MÀNG PE NẰM NGANG S600

Máy quấn màng PE nằm ngang là thiết bị đóng gói tự động chuyên dùng để bọc màng quanh các sản phẩm có kích thước dài, cồng kềnh hoặc dạng thanh, dạng tấm mà máy quấn màng pallet đứng thông thường không thể xử lý được.

Đặc điểm nổi bật và nguyên lý hoạt động

• Nguyên lý: Cuộn màng PE quay vòng tròn xung quanh sản phẩm đang chuyển động tịnh tiến qua hệ thống băng tải.
• Đối tượng sử dụng: Đồ nội thất (cửa gỗ, thanh gỗ), ống nhựa, ống thép, thanh nhôm, tấm ván, vật liệu xây dựng.
• Lợi ích:
  • Chống trầy xước, chống va đập, chống bụi và chống ẩm hiệu quả trong quá trình vận chuyển.
  • Tự động hóa quá trình giữ, quấn và cắt màng giúp giảm số lượng nhân công.
  • Dễ dàng điều chỉnh số lớp quấn, tốc độ vòng quay và độ căng của màng qua màn hình cảm ứng PLC



  Mô tả sản phẩm


  MODEL	S600	Phụ tùng thay thế	Thương hiệu
  Kích thước đóng gói tối đa	0,5x0,5m (Chiều rộng*Chiều cao) 800 (Đường kính)	Biến tần	SIEMENS (Đức)
  Tốc độ vòng	0-30 vòng/phút	Cảm biến vị trí	BỆNH (Đức)
  Đường kính vòng	800mm	PLC	SIEMENS
  Trọng lượng tải tối đa	500KG	Công tắc du lịch	OMRON (Nhật Bản)
  Chiều cao đầu ra	800 mm	Động cơ	MÁY
  Động cơ truyền động	1,5KW	Rơle	OMRON (Nhật Bản)
  Cảnh phim	Tự động	Màn hình cảm ứng	SIEMENS
  Phim trại hè	Tự động	Khối đầu cuối	Weidmuller (Đức)
  Chiều rộng phim tiêu chuẩn	500mm	Băng tải đầu vào và đầu ra	Băng tải con lăn
  Lực lượng cung cấp phim liên tục	Tiêu chuẩn	Chiều rộng băng tải	700mm
  Phim ảnh	LLDPE	Băng tải	Tối đa 50KG/M
  Dung lượng phim	Đường kính 250mm	Quy trình đặc biệt
  Băng tải đầu vào	băng tải con lăn đầu vào 7m	In ấn	Sơn kim loại
  Băng tải đầu ra	Băng tải con lăn đầu ra 7m	Chống rơi	Hệ thống chống rơi
  Chức năng đa lớp	Có	Cắt	Laser
  Kích thước máy	14,95*2,46*2,55m	Lái xe lên xuống	Thắt lưng
  Trọng lượng máy	1200KG
  Điện áp	220V/380V/50/60HZ 1/3P	Giấy chứng nhận	CE







  BẢN VẼ KỸ THUẬT



  Hình ảnh chi tiết






  Hệ thống vòng bi xoay



  S600 sử dụng hệ thống ổ trục xoay, hoạt động êm ái và ít rung động. Bền bỉ và không cần bảo trì trong tương lai.

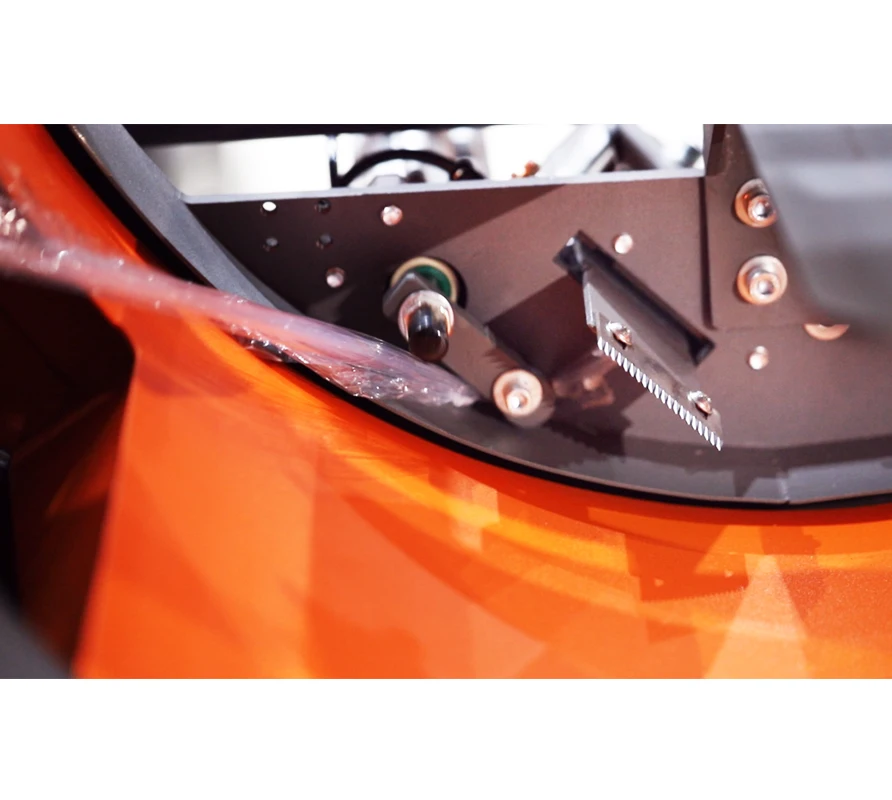

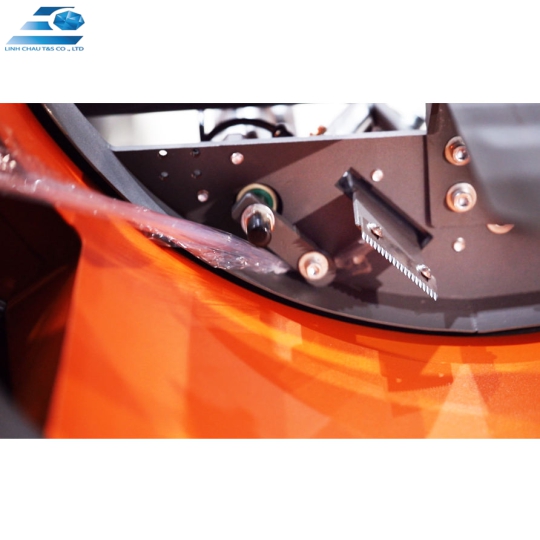

  Máy cắt và kẹp màng hoàn toàn tự động




  Hệ thống cắt và kẹp màng hoàn toàn tự động, công nhân không cần phải cắt màng thủ công và đặt màng lên pallet nữa,
  hệ thống cắt và kẹp màng sẽ thực hiện tự động.

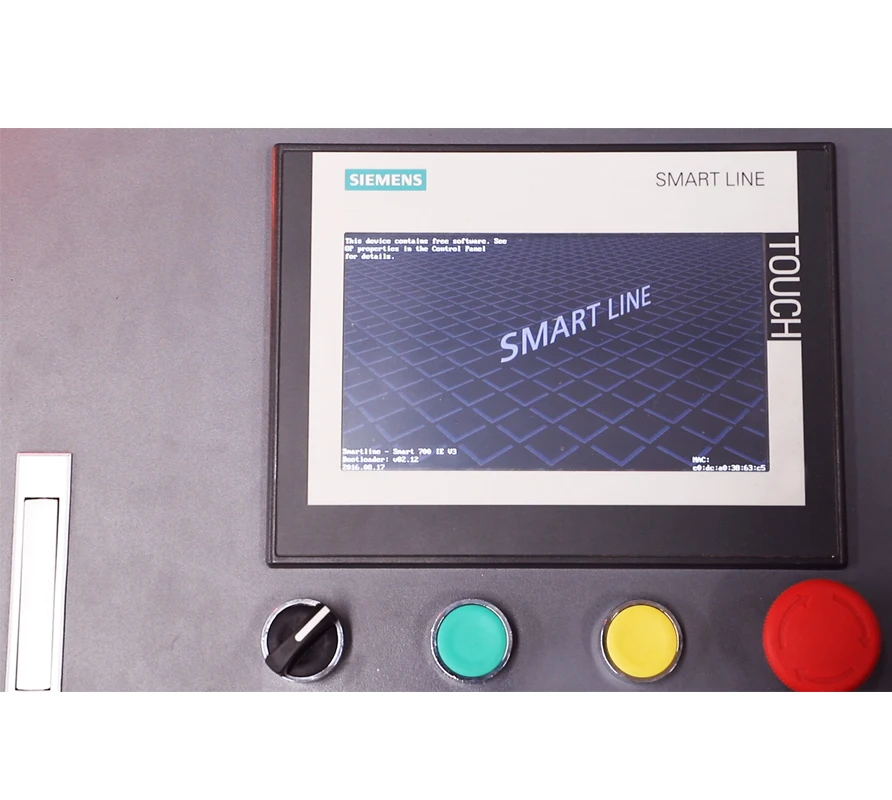

  Hệ thống điều khiển Siemens



  Công ty TNHH SIEMENS

  Công tắc tiệm cận màn hình cảm ứng SIEMENS, công tắc quang điện SICK, khối đấu nối WEIDMULLER, biến tần SIEMENS.

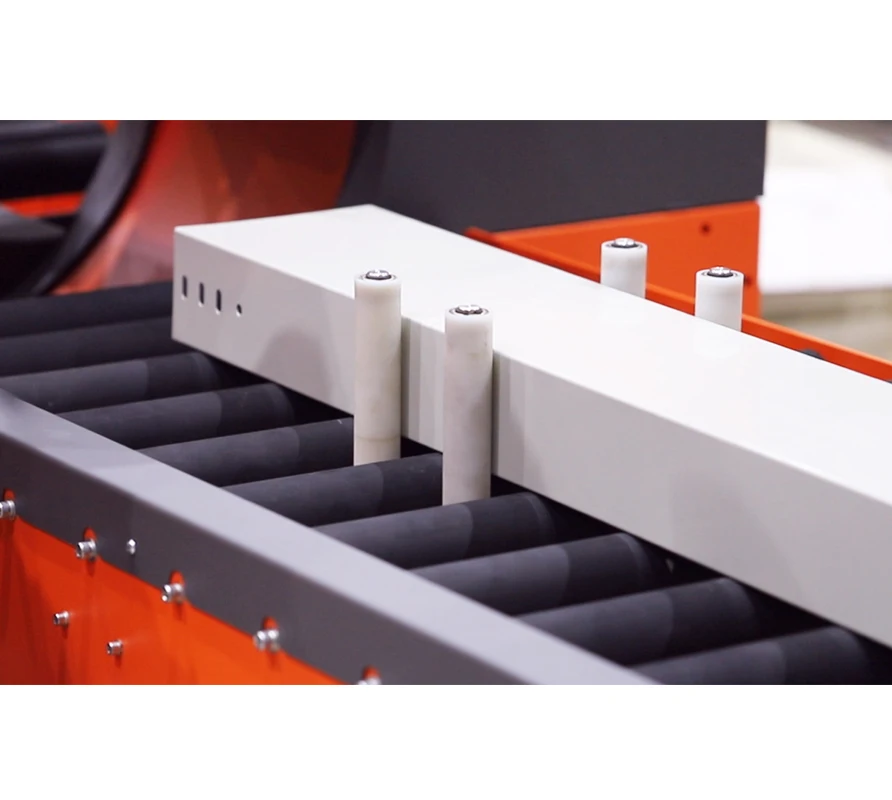

  Hiệu quả làm việc cao

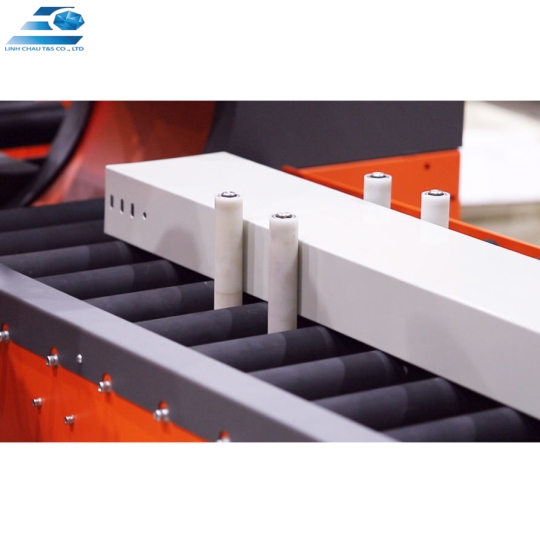

  Sử dụng băng tải con lăn, tránh được vấn đề tắc nghẽn do phương pháp chuyển tiếp truyền thống trong quá trình kết nối và vận chuyển dây chuyền băng tải phía trước và phía sau, giúp nâng cao đáng kể hiệu quả làm việc.

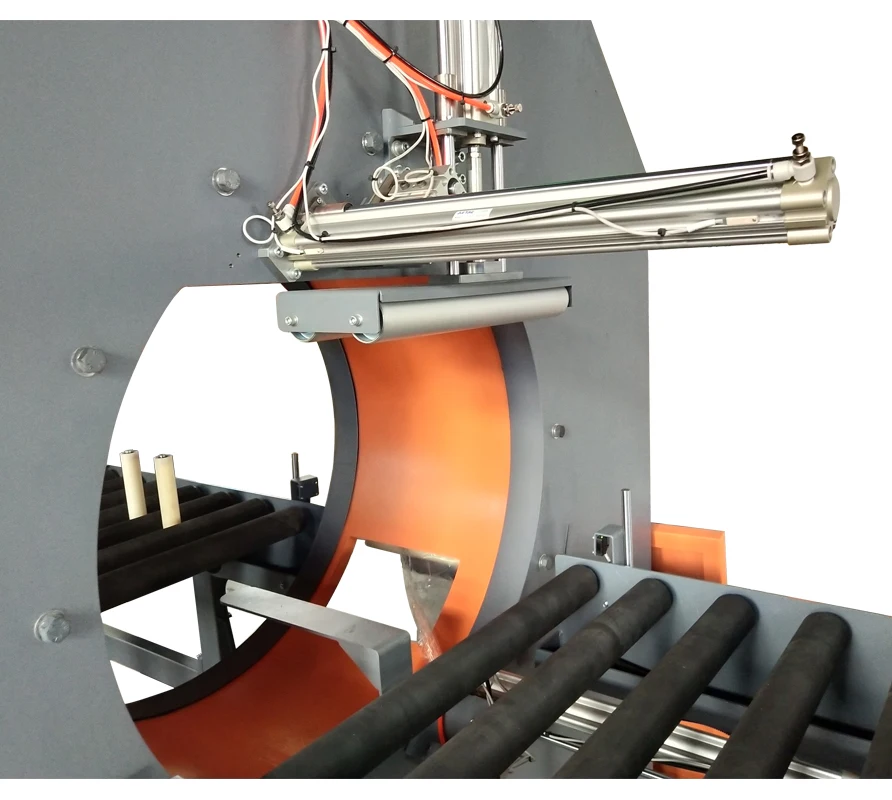

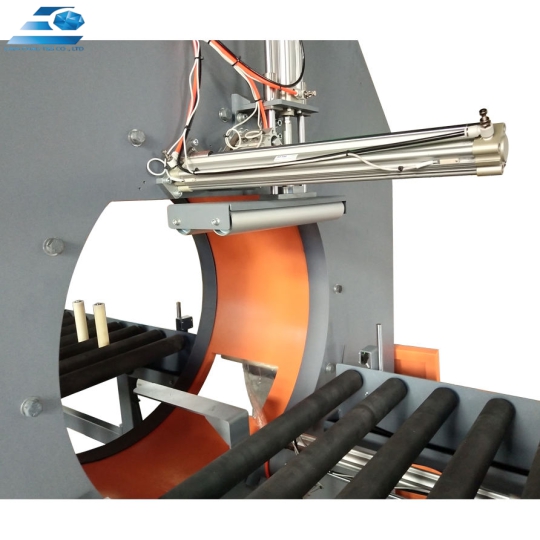

  Áp suất cao với con lăn kép



  Máy quấn màng pallet Smart Wasp S600 sử dụng xi lanh Airtac với hai con lăn để giữ phần trên của sản phẩm, đảm bảo độ ổn định trong quá trình đưa sản phẩm vào máy.
