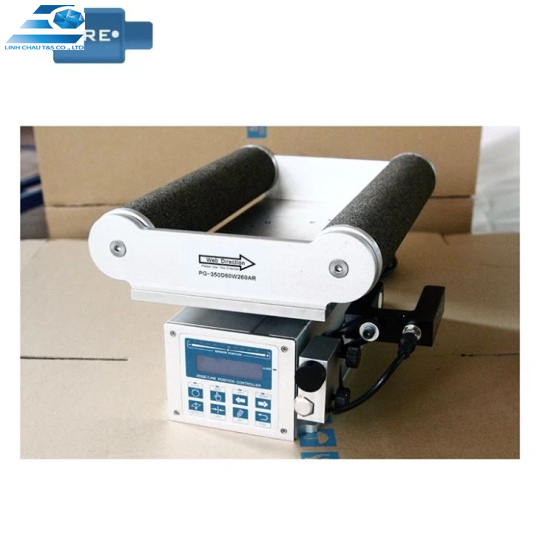

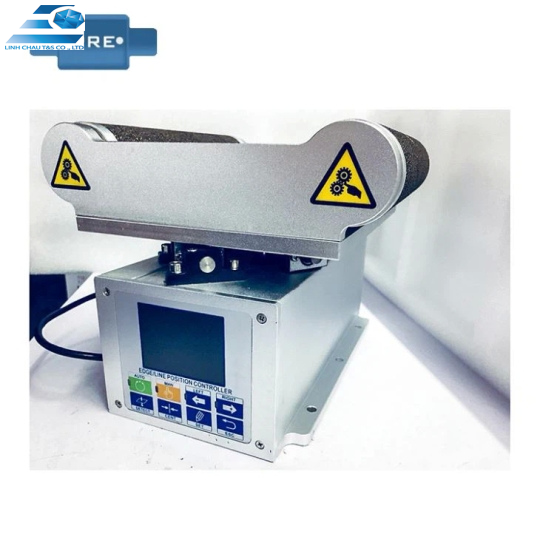

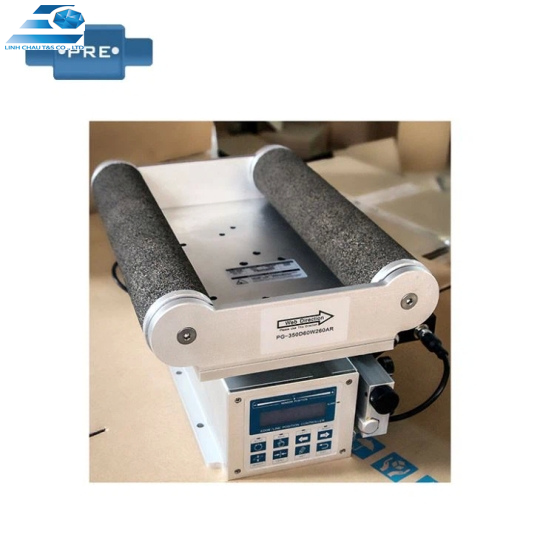

Hệ thống dẫn hướng rộng 350 mm

Lượt xem:
0
Thương hiệu:
LCM

Hướng dẫn dịch chuyển web động cơ servo PG-350A, được điều khiển bởi động cơ servo DC không chổi than, kết hợp với ổ vít bi chính xác, cấu trúc nhỏ gọn, độ cứng cơ học tốt, quán tính thấp, độ chính xác cao

Báo giá ngay 0972 904 669

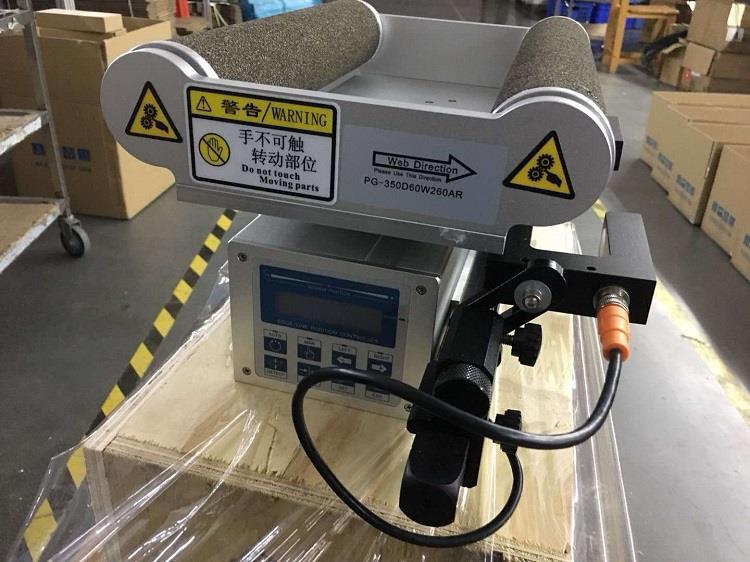

Hệ thống dẫn hướng xoay trục bù PG-350A

Hướng dẫn dịch chuyển web động cơ servo PG-350A, được điều khiển bởi động cơ servo DC không chổi than, kết hợp với bộ truyền động vít bi chính xác, cấu trúc nhỏ gọn, độ cứng cơ học tốt, quán tính thấp, độ chính xác cao.

Nó phù hợp cho hướng dẫn web tốc độ cao và độ chính xác cao trong quá trình xử lý cuộn dây trung gian.

Đặc trưng :

1. Truyền động động cơ servo không chổi than, không cần bảo trì

2. Vít bi chính xác, định vị chính xác

3. Hành trình dẫn hướng lớn

4. Có thể tùy chỉnh chiều dài và nhịp con lăn dẫn hướng

5. Con lăn dẫn hướng có thể được trang bị tùy chọn một lớp phủ anodized cứng, lớp cao su, nút bọc.

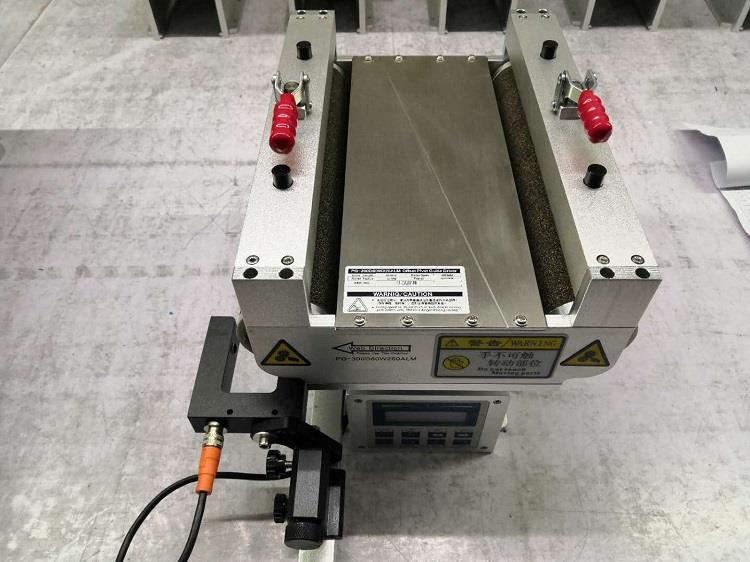

6. Có thể thêm bảng nối & kẹp dựa trên nhu cầu của khách hàng, xem hình ảnh bên dưới.

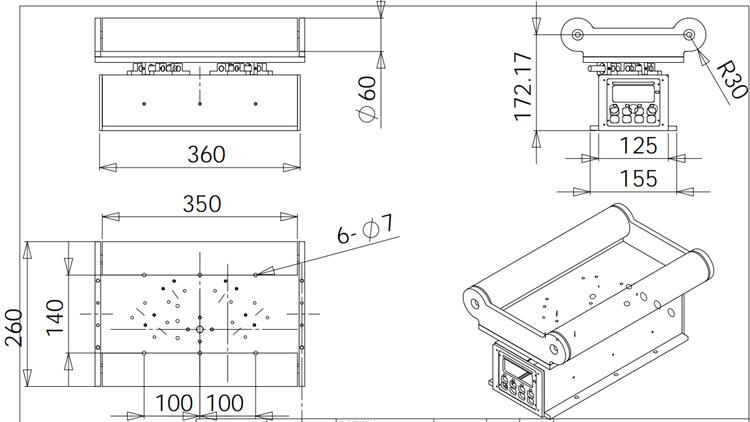

Bản Vẽ :

Thông số kỹ thuật :

Model	Hệ thống dẫn hướng dịch chuyển web 350mm
Đường kính con lăn	50mm, 60mm, 80mm (có thể tùy chỉnh)
Chiều dài con lăn	350mm (Các mẫu khác nhau có chiều dài con lăn khác nhau)
Phạm vi chiều rộng web	100mm-320mm
Góc hướng dẫn	±15°
Căng thẳng tối đa	300N.M
Đầu vào nguồn	AC220V/80W
Khoảng cách giữa 2 con lăn	200mm
Tốc độ ổ đĩa tối đa	40 mm/giây
Nhiệt độ môi trường	-10~60oC/dưới RH90%
